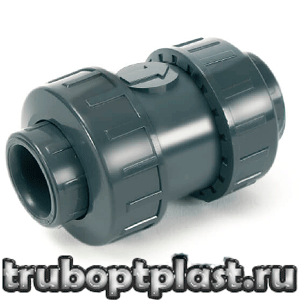

Воздухоотводный клапан PVC-U/НПВХ с муфтовым окончанием

Воздухоотводный клапан PVC-U с муфтовым окончанием

Воздухоотводный клапан НПВХ с муфтовым окончанием под клеевое соединение предназначен для работы в составе бытовых и промышленных трубопроводов. Задача устройства заключается в сбросе воздуха, накопившегося в наполненном жидкостью трубопроводе.

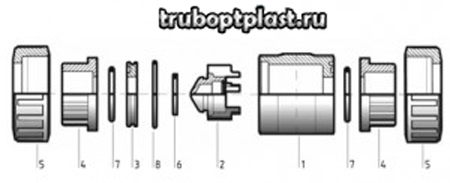

Конструктивное устройство

Воздухоотводный клапан PVC-U с муфтовыми окончаниями под клей представляет собой сборную конструкцию, в состав которой входят корпус, затвор и опора с проложенными между ними уплотнительными прокладками из материала EPDM. Соединение с ответными элементами производится за счёт хомутов, в которые вставляются концы присоединяемых труб, и накидных гаек, притягивающих образованные стыки к корпусу посредством резьбовых соединений.

Характеристики материала

В качестве основного материала для изготовления воздуховыпускного вентиля НПВХ с муфтовыми окончаниями используется непластифицированный поливинилхлорид. Этот материал является разновидностью полимеров, альтернативное наименование — винипласт. Отличительная особенность НПВХ (PVC-U) заключается в отсутствии (минимальном содержании) пластификаторов.

Среди преимущественных характеристик НПВХ можно выделить следующие:

• негорюч;
• может использоваться для создания сварных или клеевых соединений различного типа;
• хорошо подвергается всем разновидностям механической обработки;
• нейтрален к воздействию кислот и щелочей;
• не подвержен коррозионному поражению;
• не провоцирует образование бактерий и не способствует ему;
• сохраняет целостность и работоспособность при транспортировке жидкостей с температурой от 0 °С до +60 °С.

Для формирования клеевых и сварных соединений с участием деталей, изготовленных из НПВХ, необходимо применение специализированных материалов.

Области применения

За счёт универсальных свойств и высоких показателей стойкости материала, обратный клапан PVC-U с муфтовыми окончаниями под клей получил обширное распространение в различных отраслях.

Наиболее активное использование приходится на следующие объекты:

• комплексы водоснабжения и водоочистки;
• промышленные системы транспортировки жидкостей;
• водоснабжение бассейнов и аквапарков.

Клапаны такого типа сертифицированы для применения в системах, отвечающих за транспортировку питьевой воды и пищевых продуктов. Отдельного упоминания заслуживает сертификация изделий компанией Bureau Veritas, в соответствии с которой клапаны могут использоваться для технического оснащения морских судов.

Рекомендации по монтажу

Конструктивные особенности воздухоотводных клапанов PVC-U с муфтовыми окончаниями подразумевают сборку на монтаже с гладкими цилиндрическими деталями меньшего диаметра. При этом соединение двух стыкуемых деталей производится при помощи специального клея.

Для сборки воздушного клапана НПВХ, укомплектованного муфтовыми окончаниями под клеевое соединение с ответными элементами трубопровода, требуется:

1. Обрезать и выровнять края присоединяемых труб.
2. Выполнить на торцах труб фаски для захода в пазы хомутов.
3. Разобрать клапан, открутив накидные гайки.
4. Надеть гайки на торцы труб резьбой к клапану.
5. Очистить и обезжирить склеиваемые поверхности.
6. Нанести клей на наружные поверхности труб, равномерно распределив его по площади.
7. Надеть хомуты на торцы трубных деталей.
8. Прокрутить клеевые соединения для распределения клея.
9. После высыхания пристыковать торцы труб с хомутами к корпусу, выровнять прокладки, затянуть резьбовые соединения накидных гаек.

Компания «ТрубОптПласт» предлагает обширный выбор воздушных клапанов НПВХ с муфтовым окончанием. В каталоге нашего сайта представлены все модели и типоразмеры, выпускаемые компанией COMER. В таблице указана стоимость одного клапана, для расчёта цены оптовой партии свяжитесь с менеджером компании по контактному телефону или электронной почте.
