Тройник 90° PVC-U/НПВХ резьб. соединение

Тройник резьбовой 90° PVC-U соединение резьбовое

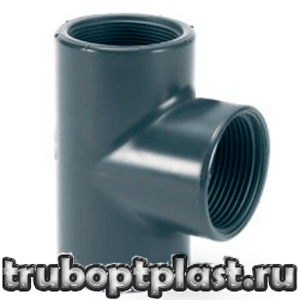

Тройник 90° PVC-U под резьбовое соединение — специализированный элемент трубопроводной системы, который предназначен для установки в месте разветвления потока или точке введения дополнительного ответвления в общую магистраль.

Конструкция детали

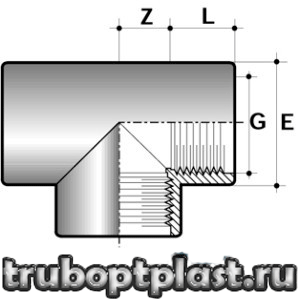

По конструктивному устройству тройник 90° НПВХ с резьбовым соединением представляет собой моноблочную деталь, которая не требует сборки или доработки перед установкой. Деталь представляет собой литой соединитель цилиндрического сечения с тремя патрубками одинакового диаметра. Два патрубка расположены на одной оси, а третий перпендикулярен ей. Каждый конец оснащён внутренней трубной цилиндрической резьбой диаметром от G ⅜” до G 4”. Допускается использовать только для сборки с пластиковыми трубами и фитингами.

Материал изготовления

Для изготовления тройников PVC-U с внутренней резьбой используется непластифицированный поливинилхлорид. Этот материал характеризуется высокими показателями коррозионной стойкости, устойчивости к износу, а также прочностью и долговечностью. Трубопроводные фитинги из НПВХ отличаются гигиенической чистотой и отсутствием вредного воздействия на свойства транспортируемой жидкости. Это подтверждается многочисленными испытаниями и сертификатами, которые позволяют применять трубопроводные элементы из НПВХ для нужд пищевой промышленности и подачи питьевой воды.

Области применения

Тройник 90° PVC-U с резьбовыми наконечниками является альтернативой традиционному для систем из НПВХ клеевому соединению. Основное отличие заключается в том, с помощью такой детали можно создать разборный узел, который в дальнейшем допускается демонтировать без повреждений для входящих в него элементов.

Практическое применение тройника PVC-U с резьбовыми соединениями ограничено только характеристиками материала. Фактически, он может использоваться в составе любого трубопровода из НПВХ, бытового или промышленного. В соответствии со свойствами материала, разветвитель такого типа допускается устанавливать в трубопроводных системах, которые отвечают за транспортировку различных жидкостей — от питьевой водопроводной воды до агрессивных кислот и щелочей. При этом температура рабочей среды должна быть в пределах от 0 °С до +60 °С.

Особенности монтажа

Порядок действий при монтаже тройника 90° НПВХ с внутренней резьбой выглядит следующим образом:

1. Подготовить соединяемые детали, проверить совпадение диаметров.
2. Проверить качество резьбы, отсутствие заусенцев и просадок на витках.
3. Выполнить предварительную подмотку лентой ФУМ или аналогичным уплотнителем (в зависимости от свойств рабочей среды).
4. Установить собираемые элементы, центрировать, собрать детали с предварительной затяжкой от руки.
5. Выполнить окончательную затяжку резьб при помощи специализированных инструментов (зажимов), которые исключают повреждение целостности корпуса.
6. Провести гидравлические испытания собранного узла под давлением, которое в 1,25 раза больше рабочего.
7. При наличии течей — разобрать соединение и увеличить количество герметика.

Компания «ТрубОптПласт» предлагает полный ассортимент резьбовых тройников 90° из PVC-U производства бренда Comer. В нашем каталоге представлены модели для трубопроводов с резьбой от ⅜” до 4”. Заказать фитинги любого типоразмера можно по заявке на сайте (заявка на расчёт стоимости заказа) или по телефону. Менеджер компании разъяснит вам действующие условия оплаты и доставки товаров, согласует требуемое количество единиц в партии и ознакомит с актуальными ценами. Для оптовых покупателей действуют специальные цены, которые существенно ниже розничных.
