Шаровой кран PVC-U/НПВХ муфтовое окончание под клей для промышленного применения

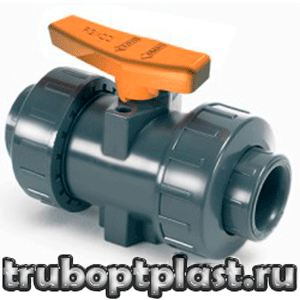

Шаровой кран PVC-U муфтовое окончание под клей для промышленного применения

Шаровой кран PVC-U с муфтовыми окончаниями предназначен для практического применения в составе трубопроводов промышленного назначения. Особенность крана такого типа заключается в двустороннем клеевом соединении с ответными деталями, которое дополнительно усиливается за счёт затяжки расположенных на торцах муфт.

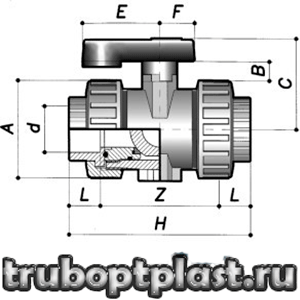

Конструктивное устройство

Шаровой кран НПВХ под клеевое соединение с муфтовыми окончаниями — составной узел, который включает следующие конструктивные элементы:

1. Корпус — основной элемент конструкции, к которому крепятся все остальные.
2. Шар — запорная деталь, с помощью которой перекрывается или открывается проходное сечение крана.
3. Штанга — соединяет шар с рукояткой.
4. Ручка — активирует механизм, поворот ручки приводит в движение штангу, в результате чего поднимается или опускается шарик.
5. Резьбовая опора — служит для закрепления накидных гаек к корпусу.
6. Накидные гайки — устанавливаются с двух сторон крана, по торцам, обеспечивают клеевые соединения по внутреннему диаметру и муфтовые — по наружному.
7. Муфты — предназначены для фиксации клеевых соединений с наружной стороны.
8. Набор уплотнительных колец и прокладок — герметизирующие элементы, защищающие резьбовые и шаровые соединения от протечек рабочей среды.

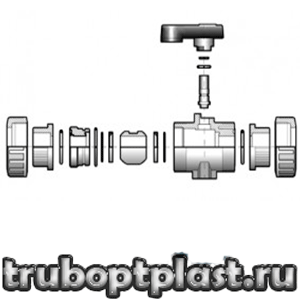

Разъёмная конструкция разборной муфты с переходом от PVC-U к латуни с внутренней резьбой позволяет по раздельности собрать две половины детали с ответными элементами, а затем скрутить их при помощи накидной гайки.

Области применения

Шаровые краны НПВХ с муфтами под клеевое соединение разработаны специально для нужд промышленных предприятий, которые используют полимерные трубопроводы для перемещения технологических жидкостей. Химическая устойчивость материала позволяет применять краны такого типа для транспортировки кислот и щелочей, а также других жидких веществ за исключением тех, которые способны вступать в реакцию с НПВХ.

Материал изготовления

Для изготовления корпусных деталей шарового крана PVC-U под клей с торцевыми муфтами применяется непластифицированный поливинилхлорид (НПВХ). Этот материал является основным в составе трубопроводной системы, разработанной инженерами итальянской компании Comer для холодного водоснабжения. Его достоинства заключаются в устойчивости к коррозии, ультрафиолету и химическому воздействию. Шаровые краны из НПВХ с муфтовыми окончаниями под клеевое соединение обладают существенными запасами прочности и надёжности, рассчитаны на продолжительную эксплуатацию при работе с жидкостями за счёт усиленной конструкции и двойной прокладкой под штоком.

Исключение составляют уплотнительные прокладки, для изготовления которых используются материалы PTFE (тефлон) и EPDM (разновидность каучука). Они отвечают за герметичность соединений, поэтому для них применяются пластичные материалы, которые обладают устойчивостью по отношению ко всем вариантам рабочей среды крана — от водопроводной воды до химически активных веществ. В качестве альтернативы, для работы под воздействием химически активной среды, можно доукомплектовать кран усиленным набором прокладок из материала FPM.

Рекомендации по монтажу

При сборке шарового крана PVC-U под клей с муфтовыми окончаниями рекомендуется соблюдать следующий порядок действий:

1. Подготовить кран и ответные детали, проверить совпадение соединительных диаметров.
2. Выполнить заходные фаски на торцах присоединяемых деталей трубопровода.
3. Обезжирить поверхности перед нанесением клея.
4. Нанести клеевой состав Tangit на наружные диаметры труб и внутренние диаметры торцовых патрубков крана.
5. Собрать клеевые соединения, вставив трубы в торцы крана до упора, выдержать 30 секунд для схватывания.
6. Затянуть муфтовые соединения.
7. Провести гидроиспытания в составе трубопроводной системы.

В каталоге нашего сайта представлены шаровые краны PVC-U под клеевое соединение с торцевыми муфтами производства компании Comer. Модельный ряд изделий включает 20 различных исполнений и типоразмеров. Различия между моделями заключаются в присоединительных диаметрах (от 16 до 110 мм) и материалах уплотнений (EPDM или Viton). Чтобы заказать любую модель шарового крана из каталога, отправьте нам заявку на расчёт стоимости. Мы свяжемся с вами по указанным контактным данным, озвучим стоимость и условия доставки продукции.
