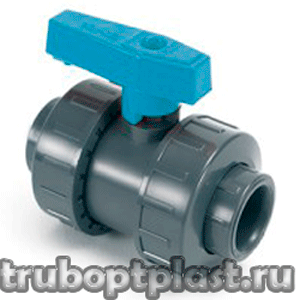

Кран шаровой PVC-U/НПВХ муфтовое окончание под клей для общего применения

Кран шаровой PVC/PVC-U клеевого соединения

Запорная арматура с низким коэффициентом теплового расширения, высокой механической прочностью, достойными показателями безопасности в эксплуатации. Конструкция корпуса подразумевает безаварийное использование, возможность установки в водопроводных системах и пластиковых емкостях. В конструктивных особенностях – накидные быстросъемные гайки на муфтовых окончаниях, что упрощает установку, обеспечивает легкий, безопасный демонтаж элемента без потерь давления в основной магистрали. При техническом обслуживании и установке на концевые муфты и внутренние детали воздействие не оказывается.

Характеристики крана шарового ПВХ/НПВХ под клеевое соединение

В производстве данного вида запорной арматуры используется полиэтилен высокой плотности, уплотнительные шары HDPE (органический термопластичный полимер) или PTFE (бесцветный прочный тефлон). Клапанный материал совместим с действующими стандартами для использования в питьевых водопроводах.

Кран шаровой ПВХ/НПВХ под клей диаметром 20-110 мм снабжен:

1. компактным корпусом с возможностью демонтажа с закрытым клапаном;
2. полнопроходным шаровым затвором со штоком управления;
3. системами резьбового и клеевого соединения (произвольное отвинчивание после установки в трубопровод исключается);
4. многофункциональной эргономичной рукояткой;
5. устройством для регулировки степени затяжки гаек.

В модели используется заблокированная опора, обеспеченная системой герметизации (регулируется рукояткой). Дополнительно можно приобрести специальный набор для регулировки. Кольцевые уплотнения CR предотвращают попадание жидкости в клапан, полностью вписываясь в канавки. Проходное сечение шара не сужается, соответствует номинальному диаметру труб. Данная продукция незаменима на труднодоступных участках трубопровода или в местах с ограниченным пространством.

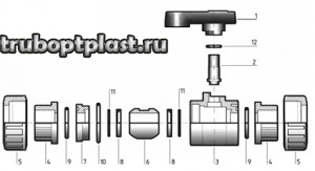

Сборка и разборка изделия шаровый кран муфтовое окончание ПВХ

Перед монтажом крана шарового PVC/PVC-U под вклейку убедитесь, чтобы уплотнительные кольца правильно располагались в посадочных местах. После вставки штока поместите седла шара в отведенные гнезда корпуса. Далее поверните рукоять в положение «закрыто». После привинчивания опоры (по часовой стрелке), между окончаниями ставится клапан, привинчиваются крепежные гайки. Проверьте, чтобы кольца торцевой герметизации занимали правильную позицию в гнездах, установите на шток рукоять.

Разборка элемента подразумевает:

• сброс давления, опустошение водопроводной системы;
• свинчивание гаек, отсоединение корпуса;
• слив остатков жидкости вертикальным положением рукоятки;
• снятие рукоятки в положении «закрыто»;
• извлечение опоры движением против часовой стрелки;
• нажатие на шток до выхода шара из опоры;
• съем уплотнительного кольца и седла (извлечение из посадочных мест).

Кран шаровой ПВХ/НПВХ клеевого соединения устанавливается только в трубы, ровные по оси. В противном случае возрастает риск механической нагрузки на резьбовые части изделия. При транспортировке летучих жидкостей между корпусом и шаром может создаваться зона опасного давления, обратитесь к специалистам для монтажа запорной арматуры в подобные трубопроводы. Клапан всегда должен быть защищен от случайных маневров и резкого закрывания.

Особенности эксплуатации изделия

В преимуществах двунаправленного клапана – абсолютная герметичность, прошедшая испытания при постоянном низком давлении. Кран шаровой PVC/PVC-U под вклейку незаменим в промышленных установках, как сливное отверстие в полиэтиленовых и полипропиленовых емкостях, для транспортировки химических сред (включая кислоты), в обустройстве пластиковых бассейнов для сложения байпаса, с фланцами в пищевой отрасли. Может устанавливаться в любом положении, рассчитан на установку электрического привода.

При монтаже необходимо следить:

1. чтобы клеящий состав не попал на клапанные уплотнения или шар;
2. резьбовые хомуты нежелательно соединять с наружной резьбой конического типа;
3. трубопровод с установленным элементом не должен подвергаться механической нагрузке (растяжению, изгибу, неравномерной затяжке крепежных болтов и пр.).

При определенном риске установите компенсаторы/крепежные опоры, элементы существенно снижают нагрузку на запорную арматуру водопроводной линии. Компания «ТрубОптПласт» - это возможность купить двухходовую модель крана надлежащего качества. Представленная продукция поставляется известными фирмами Европы: COMER SPA из Италии, испанским заводом Hidroten. Изделие соответствует DIN: EN: ISO: санитарно-гигиеничным нормам.
