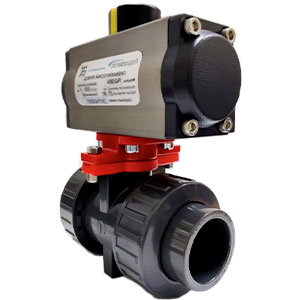

Шаровой кран BVI10 / BVI30 клеевое соединение PVC-U / НПВХ, с Пневмоприводом двойного действия

Шаровой кран BVI10- BVI30 PVC-U клеевое соединение уплотнение – EPDM / FPM с пневматическим приводом PAQ двойного действия

Пневматический привод Aquademic® серии PAQ с двойным действием — это, по сути, «мускулы» для вашей поворотной арматуры. Его поставили на службу инженерам специально для того, чтобы те могли быстро и чётко управлять запорными и регулирующими механизмами. Как он работает? Очень просто: устройство запускается сжатым воздухом (только предварительно пропущенным через фильтр — мелкие частицы крупнее 30 микрон могут повредить детали привода) либо неагрессивными газами, которые не конфликтуют с материалами самого привода. Такой воздушный привод — ключ к надёжной, контролируемой работе всей системы.

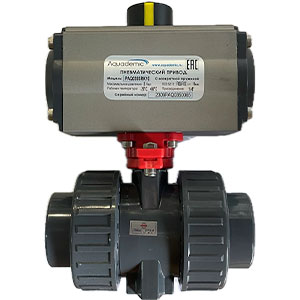

Готовое решение Кран шаровой  PVC-U клеевое соединение с пневмоприводом  двойного действия

 — это настоящие рабочие лошадки среди дистанционных механизмов. Их ценят (и не зря!) там, где нужно безотказно управлять положением задвижек или клапанов в самых небезопасных местах: будь то цех с парой взрывоопасных газов, склад легковоспламеняющихся жидкостей или система гальванических ванн для наполнения, сброса, транспортировки кислот, щелочей, агрессивных жидкостей . И тут речь не только о комфорте для оператора — иногда от их правильной работы зависит жизнь и безопасность всего объекта.

Сами по себе такие приводы монтируют прямо на корпус управляющей арматуры, используя посадочное место — стандарт F05 F07 F10 для подключения Крана шарового из PVC-U Клеевое Соединение. А вот к источнику воздуха они менее требовательны: подойдет как развитая пневмосистема предприятия, так и свой компрессор. Главное, чтобы воздух поступал стабильно.

Технические характеристики

Управляющая среда: Сухой воздух; лубрицированный воздух; не коррозионные газы; максимальный размер частиц до 30 мкм

Управляющее давление, бар: 2,5-8

Температура окружающей среды: -20… +80°С (стандарт) и -40°…+80°С (низкотемпературное исполнение)

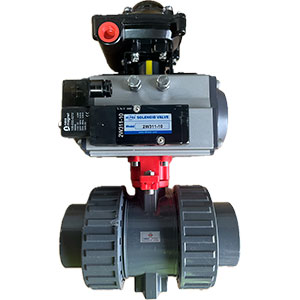

Опции: Покрытие корпуса PTFE. Блок концевых выключателей, Электропневматический позиционер, Электромагнитный распределительный клапан: 24В DC, 220В AC

Для вспомогательного клепания к Пневмоприводу PAQ

 Коротко о том, как внутри всё устроено. Представьте себе массивный металлический цилиндр с двумя поршнями, словно два трамвая в одном тоннеле — каждый со своей зубчатой рейкой. Если воздух подается в один порт — поршни расходятся навстречу стенкам корпуса, проворачивая шестерню вместе с поворотным валом. А этот вал уже двигает сам запорный элемент — задвижку или шаровой кран. Для поворота в обратном направлении просто меняйте порт для подачи воздуха, и всё происходит наоборот. Здесь нет “возврата пружиной”, оба направления управления реализованы за счёт давления — отсюда и название: двойное действие.

Пару слов про износостойкость и материалы — здесь никаких полумер быть не может. Все уплотнения выполнены из современных эластомеров — тот же PTFE (тефлон), NBR-резина ( Опция: Viton или HNBR); минимизируют трение и спокойно работают при экстремальных температурах — от морозной зимы до конкретной жары в помещении. Основные детали либо нержавейка, либо алюминий с мощным никелевым покрытием, плюс дополнительная защита в виде порошковой краски — так привод выдержит влагу и химию промышленного воздуха много лет подряд.

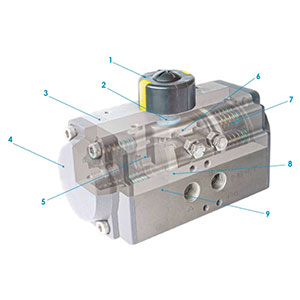

Особенности

1. Индикатор

Индикатор положения типа NAMUR подходит для установки таких аксессуаров, как ограничитель хода, указатель положения и т. д.

2. Зубчатая передача

Высокоточная комплексная передача изготовлена из никелированной легированной стали и полностью соответствует передовым стандартам 1505211, D1N3337, NAMUR. По запросу возможны нестандартные размеры и исполнение из нержавеющей стали.

3. Корпус привода

Корпус, отлитый под давлением из алюминиевого сплава ASTM6005, может иметь твердое анодированное покрытие, быть окрашен порошковым полиэфирным покрытием, иметь покрытие PTFE или никелем.

4. Боковые крышки

Литые под давлением из алюминия, могут быть окрашены порошковым полиэфирным покрытием, покрыты PTFE или никелем.

5. Поршни

Поршни с двумя зубчатыми рейками изготавливаются из литого под давлением анодированного алюминия или из литой стали с гальваническим покрытием. Симметричное монтажное положение поршней обеспечивает длительный срок службы и быструю работу привода. Чтобы изменить направление вращения, достаточно запустить поршни в обратном направлении.

6. Регулировка хода

Два независимых винта обеспечивают регулировку хода привода в направлении открытия и закрытия в диапазоне ±5°.

7. Пружины высокой производительности

Предварительно нагруженные пружины изготовлены из высококачественного материала, обеспечивающего защиту от коррозии и длительный срок службы. Их можно безопасно и удобно демонтировать, чтобы регулировать крутящий момент путем изменения количества пружин.

8. Подшипники и направляющие

Изготовлены из долговечного композитного материала с низким коэффициентом трения, позволяющего избежать прямого контакта между металлами. Техобслуживание и замена просты и удобны.

9. Уплотнительные кольца

Из бутадиен-нитрильного каучука обеспечивают бесперебойную работу в стандартных температурных диапазонах. Изготавливаются из гидрированного бутадиен-нитрильного каучука или силикона.

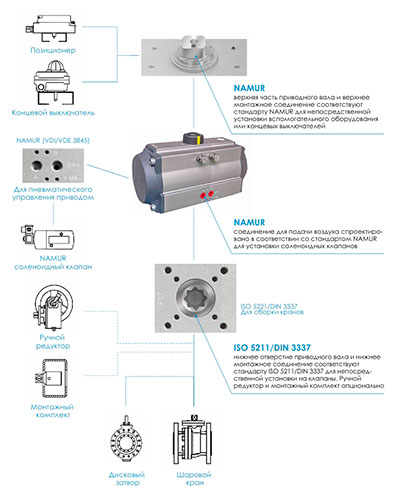

Из приятных инженерных мелочей: монтаж возможен только на ту арматуру, что отвечает стандарту ISO 5211 по фланцам (любые самоделки требуют переходник). Передача момента организована через ту же редкую для простой механики связку “рейка-шестерня”: никакого дребезга или провалов по усилию — крутящий момент всегда стабилен на всём диапазоне углового поворота.

Особое внимание стоит уделить штуцерам для подключения пневмосети: они бывают разных типов (от классических муфт до фланцевых соединений); выбирать удобно под специфику вашей трассы или особенностей монтажа.

Теперь нюансы выбора (здесь ошибки могут стоить простоев на производстве). Отличия между моделями обычно только в размере внутренней камеры: увеличивается камера — растёт крутящий момент; и наоборот. Нужно заранее знать усилие, которое требуется для вашей арматуры (оно всегда указано в паспорте устройства) — берите привод с запасом минимум 20%, таким образом вы избежите ошибок! Не забудьте учесть рабочее давление среды, вязкость пневмо-продукта (застрявший густой реагент потребует больше силы для приведения в действие), параметры самого сжатого воздуха и соответствие фланца стандарту.

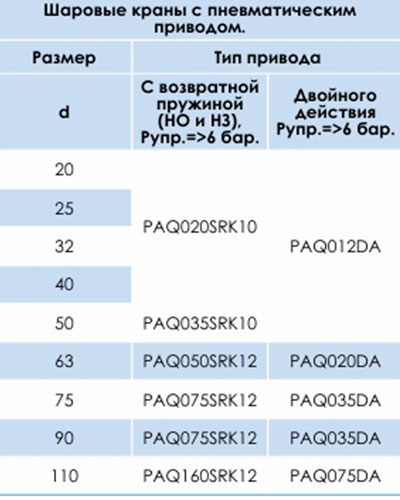

Таблица подбора пневматических приводов для шаровых кранов PVC-U COMER

Иногда бывает ситуация: у вас нестандартная запорная арматура или экзотический фланец из прошлых эпох. Тут спасает изготовление переходника —опытные конструктора такое умеют делать максимально грамотно.

Подытожим:  удачный выбор, пневмопривода и качественных   шаровых кранов из НПВХ PVC-U пром. применения в сборе, ведет за собой всю надёжность вашей системы автоматизации на участке трубопровода.
